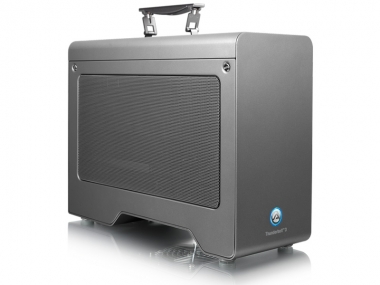

Node Pro

akitio node pro features

Node Pro (Thunderbolt™ 3 转 PCIe 外接扩充装置) 提供外接 PCIe 的解决方案。适用于Thunderbolt 3 的笔记本电脑,没有多余的 PCIe 插槽可以安装扩充的 PCIe 卡,使用本产品就可以外接 PCIe 卡使用,透过 Thunderbolt 3 (USB-Type C) 连接介面,不仅可以增加 PCIe 插槽,而且方便携带,更换 PCIe 卡或连接不同的平台就是一件简单的事,传输速度也让人惊艳。

安装时不用工具,我们让使用者拆装时方便,尽量精简螺丝数量,并改采手转螺丝,让安装、更换 PCIe 卡可以更简单、更方便一些。

特色
  • Thunderbolt™ 3 双向 40Gbps 闪电般的传输介面。
  • 额外提供显示器输出的 DisplayPort 连接成双萤幕模式。
  • 可串接 Thunderbolt 3、USB3.1 和 DisplayPort 设备。
  • 可串接多达 5 台的 Thunderbolt 装置。
  • 可拆卸背板,支援双卡宽度。
  • 1个 PCIe x16 插槽,支援全长、全高、双卡宽度。
  • 支援 PCI Express 3.0 X4 规格。
  • 不用工具就可以方便拆装的设计。
  • 耐用、坚固的 SECC 板外壳。
  • 大面积网版开孔与电源、机壳风扇的主动式散热。
  • 隐藏式手提把设计,兼具美观与携带功能的设计。
  • 内建 500W SFX 电源,提供 2 组 8-Pin (6+2) PCIe 电源线。



4 通道 PCI Express 3.0 标准插槽

akitio node pro interface2

PCIe x4 第 3 代传输规格

PCIe x16 的插槽可安装全长、全高、双卡宽度的 PCIe 卡,并提供到 75W 的电力给 PCIe 卡使用。外接使用的 Thunderbolt 3 连接介面具有 40Gb/s 的频宽,足够给 PCIe x4 第 3 代使用,并在串接时还有足够的频宽让所连接的装置使用。



提供充电功能(PD)的 2 个 Thunderbolt™ 3(USB-C)连接端口

akitio node pro detailed view

充电(60W)

可逆式 USB Type-C(USB-C)连接端口增强了连接设备的易用性,重点是减少用户对​​插头和传输线方向的混淆。

Node Pro 还通过 USB-C 支持电源传输(PD),支援通过 USB-C 传输线充电的 MacBook Pro(2016年年底或之后的版本)的兼容笔记本电脑,提供 60W 电源充电。即使笔记本电脑没有插入任何电源,也可以为电池充电。



主动式散热与大面积网板

akitio node pro airflow

电源风扇

当电源温度上升时,电源风扇会自动启动降低电源温度。

机壳风扇

机壳底部的大型风扇,将机壳内的热空气吸出,保持 PCIe 卡长时间工作的良好环境。

网板

大面积的网板开孔可根据 PCIe 卡上的风扇,提供空气进入或排出机壳,减少热空气在机壳的时间降低温度。



Thunderbolt 的连接

akitio node pro connectivity

Thunderbolt™ 3

Thunderbolt™ 3 速度高达40 Gbps 并改用更加紧凑的USB Type C 连接接头,为了区隔与USB 的不同,线材与连接处都会有Thunderbolt 的闪电标志,这个标志显示您的设备拥有速度最快,功能最全的连接介面。

这是第一次,电脑可以透过一种连接头,连接到 Thunderbolt 设备或是 USB 设备。一条 Thunderbolt 3 Type C 传输线,现在提供比之前快 2~4 倍影音、资料的传输频宽,同时还提供更多的电源给连接的设备使用。

艾客优品(AKiTiO) Node Pro 有两个 Thunderbolt 3 连接孔。可以支持Thunderbolt 3 串接使用(最多可串接5 台装置,外接显卡装置只能放置在第一台使用。),这一代的Thunderbolt 3 兼容了USB 3.1 功能,所以您也可以连接USB 3.1 Gen2(10 Gbps)的装置使用,当然一样可以连接DisplayPort 装置。



DisplayPort

专用的 DisplayPort 连接端口,可更容易地连接辅助监视器来扩展您的工作区。这种视频输出功能需要先使用Thunderbolt 3 连接到电脑,可为您释放出另一个Thunderbolt 3 连接端口,第二个Thunderbolt 3 连接端口就可以串接其它的设备,如新增一台Thunderbolt 设备、USB 3.1 设备和DisplayPort 显示器设备。





回到顶端

T3NP-T3DIY-AKTU (无 PCIe 卡)

  • CE

  • FCC

  • BSMI

  • Thunderbolt


  • SECC 板金


  • 1 x PCIe 卡PCIe 卡支援列表

  • 支援全长(32cm),全高(17cm),双宽 (6cm) PCIe 卡

  • PCIe(X16)插槽,提供最高 75W 的供电量,但可通过连接 2 组 8 Pin(6 + 2)PCIe 电源线(最大400W)向 PCIe 卡提供额外的电源


  • 2 x Thunderbolt™ 3 (USB-C) 连接端口 (40Gbps)

  • 1x DisplayPort 1.2 连接端口 (4K,60Hz)


  • PCIe(X16)插槽,支援规格 PCIe 3.0 x4


  • Windows 10 (64bit)

  • 电脑端有 Thunderbolt 3 连接端口


  • macOS 10.12.4或更高版本

  • 电脑端有 Thunderbolt 3 连接端口


  • 内部电源(UL,cUL,CE,FCC,BSMI,TUV认证)

  • 输入:AC 100V-240V,50Hz-60Hz

  • 输出:DC +12V/42A


  • 32.7 cm x 13.5 cm x 26.6 cm


  • 3.54 公斤(不含包装与 PCIe 卡)


  • 产品本体(内建 500W 电源)

  • Thunderbolt 3 线材

  • 安装手册


  • 产品 2 年保固


  • 机壳风扇开启时噪音 23 dB(A)
